Amont écluse de Lestitut à Pontivy
Vérifié par SPC VCB le 19/07/2022
- Commune : PONTIVY
- Hydrographie : Le Blavet
- Code : SPC_Ecluse_n°2_amont
- Unité de gestion : Vilaine-Côtiers Bretons
-
Auteur : SPC VCB
SPC VCB
Nombre de contributions : 3694
Inscrit depuis le 01/08/2016
- Date de mise à jour : 19/07/2022
Géolocalisation
- Type de repérage : Campagne de terrain post-inondation
- Commentaires : Informations des voies navigables dans le cadre de la révision du PPRI 2018 de l'Oust
- Organisme : SPC Vilaine – Côtiers bretons
- Coordonnées WGS84 : X: -2.96122160 / Y: 48.05294700
- Coordonnées RGF93 (Lambert 93) X: 256280.5 / Y: 6789264.49
- Coordonnées RGF93 (ETRS89) : X: -2.9612216 / Y: 48.052947
Hydrographie
- Rive de référence : Gauche
- Code hydrographique : J5--0210
Les repères de ce site
Marque
- Nature du repère : Document écrit
- Visibilité : Non
- Date du repère : 3 Février 1950
- État du repère : Moyen
- Pérennité : Longue
- Maximum de l'inondation : Oui
Général
- Site : Amont écluse de Lestitut à Pontivy
- Cours d'eau/mer : Le Blavet
- Code : Lestitut_amont_1950
-
Auteur : SPC VCB
SPC VCB
Nombre de contributions : 3694
Inscrit depuis le 01/08/2016
- Date de mise à jour : 19/07/2022
- Type de repérage : Campagne de terrain post-inondation
- Commentaires : Informations des voies navigables dans le cadre de la révision du PPRI 2018 de l'Oust
- Organisme : SPC Vilaine – Côtiers bretons
- Commentaires : Information issue des registres de relevés des éclusiers (3 fois/jour : matin, midi et soir)
Vérifié par SPC VCB le 19/07/2022
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : IGN
- Commentaires sur le nivellement : Zéro d’échelle à 53,50m IGN69 ou 53,49m selon les sources. Sur le document, les nivellements des retenues normales (RN) des biefs (zéros des échelles) sont en NGF 1884 (système orthométrique ou Lallemand), l'écart avec le système altimétrique NGF IGN 1969 (système normal) est de 31cm à Pontivy. Le zéro de l'échelle est ramené en IGN69 (53.50 + 0.31 = 53.81m IGN69).
- Référence nivelée : Autre type de référence

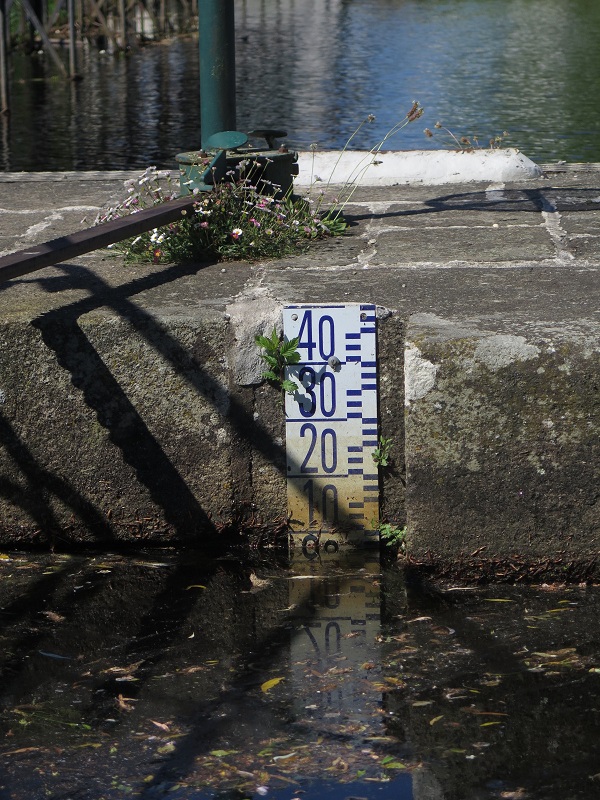

- Description référence du repère : zéro de l'échelle limnimétrique
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 53.810 m
- Différence entre le niveau d’eau et la référence (en m) : 0.960 m
- Altitude calculée de l'eau (en m) : 54.77 m
Marque
- Nature du repère : Document écrit
- Visibilité : Non
- Date du repère : 23 Août 1880
- État du repère : Moyen
- Pérennité : Longue
- Maximum de l'inondation : Oui
Général
- Site : Amont écluse de Lestitut à Pontivy
- Cours d'eau/mer : Le Blavet
- Code : Lestitut_amont_1880
-
Auteur : SPC VCB
SPC VCB
Nombre de contributions : 3694
Inscrit depuis le 01/08/2016
- Date de mise à jour : 01/08/2022
- Type de repérage : Campagne de terrain post-inondation
- Commentaires : Informations des voies navigables dans le cadre de la révision du PPRI 2018 de l'Oust
- Organisme : SPC Vilaine – Côtiers bretons
- Commentaires : Information issue des registres de relevés des éclusiers (3 fois/jour : matin, midi et soir)
Vérifié par SPC VCB le 19/07/2022
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Oui
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : IGN
- Commentaires sur le nivellement : Zéro d’échelle à 53,50m ou 53,49m selon les sources. Sur le document, les nivellements des retenues normales (RN) des biefs (zéros des échelles) sont en NGF 1884 (système orthométrique ou Lallemand), l'écart avec le système altimétrique NGF IGN 1969 (système normal) est de 31cm à Pontivy. Le zéro de l'échelle est ramené en IGN69 (53.50 + 0.31 = 53.81m IGN69).
- Référence nivelée : Autre type de référence
- Description référence du repère : zéro de l'échelle limnimétrique
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 53.810 m
- Différence entre le niveau d’eau et la référence (en m) : 1.180 m
- Altitude calculée de l'eau (en m) : 54.99 m
Marque
- Nature du repère : Document écrit
- Visibilité : Non
- Date du repère : 4 Janvier 1925
- État du repère : Moyen
- Pérennité : Longue
- Maximum de l'inondation : Oui
Général
- Site : Amont écluse de Lestitut à Pontivy
- Cours d'eau/mer : Le Blavet
- Code : Lestitut_amont_1925
-
Auteur : SPC VCB
SPC VCB
Nombre de contributions : 3694
Inscrit depuis le 01/08/2016
- Date de mise à jour : 12/08/2022
- Type de repérage : Campagne de terrain post-inondation
- Commentaires : Informations des voies navigables dans le cadre de la révision du PPRI 2018 de l'Oust
- Organisme : SPC Vilaine – Côtiers bretons
- Commentaires : Information issue des registres de relevés des éclusiers (3 fois/jour : matin, midi et soir)
Vérifié par SPC VCB le 11/08/2022
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non
- Repère calculé : Oui
- Commentaires sur le repère calculé : L'éclusier n'a pas pu faire le relevé de cotes lors de la crue du 4 janvier 1925 vraisemblablement car l'échelle limnimétrique devait être dépassée. La cote maximale à l'échelle amont de l'écluse de Lestitut est estimée à partir de l'échelle aval de l'écluse des Recollets .
Nivellements
- Méthode : Non renseigné
- Organisme : IGN
- Commentaires sur le nivellement : Zéro d’échelle à 53,50m ou 53,49m selon les sources. Sur le document, les nivellements des retenues normales (RN) des biefs (zéros des échelles) sont en NGF 1884 (système orthométrique ou Lallemand), l'écart avec le système altimétrique NGF IGN 1969 (système normal) est de 31cm à Pontivy. Le zéro de l'échelle est ramené en IGN69 (53.50 + 0.31 = 53.81m IGN69).
- Référence nivelée : Autre type de référence
- Description référence du repère : Zéro de l'échelle limnimétrique
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 53.810 m
- Différence entre le niveau d’eau et la référence (en m) : 1.000 m
- Altitude calculée de l'eau (en m) : 54.81 m
Marque
- Nature du repère : Document écrit
- Visibilité : Non
- Date du repère : 12 Février 1974
- État du repère : Moyen
- Pérennité : Longue
- Maximum de l'inondation : Oui
Général
- Site : Amont écluse de Lestitut à Pontivy
- Cours d'eau/mer : Le Blavet
- Code : Lestitut_amont_1974
-
Auteur : SPC VCB
SPC VCB
Nombre de contributions : 3694
Inscrit depuis le 01/08/2016
- Date de mise à jour : 21/06/2023
- Type de repérage : Campagne de terrain post-inondation
- Commentaires : Informations des voies navigables dans le cadre de la révision du PPRI 2018 de l'Oust
- Organisme : SPC Vilaine – Côtiers bretons
- Commentaires : Information issue des registres de relevés des éclusiers (3 fois/jour : matin, midi et soir)
Vérifié par SPC VCB le 19/07/2022
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non
Nivellements
- Méthode : Non renseigné
- Organisme : IGN
- Commentaires sur le nivellement : Zéro d’échelle à 53,50m IGN69 ou 53,49m selon les sources. Sur le document, les nivellements des retenues normales (RN) des biefs (zéros des échelles) sont en NGF 1884 (système orthométrique ou Lallemand), l'écart avec le système altimétrique NGF IGN 1969 (système normal) est de 33cm à Pontivy. Le zéro de l'échelle est ramené en IGN69 (53.50 + 0.33 = 53.83m IGN69).
- Référence nivelée : Autre type de référence
- Description référence du repère : zéro de l'échelle limnimétrique
- Système altimétrique : NGF 1884 (système orthométrique ou Lallemand)
- Altitude de la référence (en m) : 53.830 m
- Différence entre le niveau d’eau et la référence (en m) : 1.000 m
- Altitude calculée de l'eau (en m) : 54.83 m
Marque
- Nature du repère : Document écrit
- Visibilité : Non
- Date du repère : 11 Janvier 1982
- État du repère : Moyen
- Pérennité : Longue
- Maximum de l'inondation : Oui
Général
- Site : Amont écluse de Lestitut à Pontivy
- Cours d'eau/mer : Le Blavet
- Code : Lestitut_amont_1982
-
Auteur : SPC VCB
SPC VCB
Nombre de contributions : 3694
Inscrit depuis le 01/08/2016
- Date de mise à jour : 29/06/2023
- Type de repérage : Campagne de terrain post-inondation
- Organisme : DDE 35
- Commentaires : Information issue du carnet de nivellement des laisses de crues de la DDE 56
Vérifié par SPC VCB
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : DDE 56
- Commentaires sur le nivellement : Sur le document, le niveau de l'inondation est en système orthométrique. La différence avec l'IGN 69 à Pontivy est de 33cm. Le niveau en IGN 69 est donc de 54.07 + 0.33 = 54.40m IGN69
- Référence nivelée : Marque d'inondation
- Description référence du repère : niveau de l'inondation sur le terre-plein de l'écluse coté amont
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 54.400 m
- Altitude calculée de l'eau (en m) : 54.4 m
Marque
- Nature du repère : Document écrit
- Visibilité : Non
- Date du repère : 26 Février 1966
- État du repère : Disparu
- Pérennité : Aucune
- Maximum de l'inondation : Oui
Général
- Site : Amont écluse de Lestitut à Pontivy
- Cours d'eau/mer : Le Blavet
- Code : Recollets_amont_1966
-
Auteur : SPC VCB
SPC VCB
Nombre de contributions : 3694
Inscrit depuis le 01/08/2016
- Date de mise à jour : 10/05/2023
- Type de repérage : Campagne de terrain post-inondation
- Commentaires : Informations des voies navigables dans le cadre de la révision du PPRI 2018 de l'Oust
- Organisme : SPC Vilaine – Côtiers bretons
- Commentaires : Information issue des registres de relevés des éclusiers (3 fois/jour : matin, midi et soir) et des documents de la DDE 35 comparatifs des crues de 1950, 1966 et 1974.
Vérifié par SPC VCB
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : IGN
- Commentaires sur le nivellement : Zéro d’échelle à 53,50m IGN69 ou 53,49m selon les sources. Sur le document, les nivellements des retenues normales (RN) des biefs (zéros des échelles) sont en NGF 1884 (système orthométrique ou Lallemand), l'écart avec le système altimétrique NGF IGN 1969 (système normal) est de 31cm à Pontivy. Le zéro de l'échelle est ramené en IGN69 (53.50 + 0.31 = 53.81m IGN69).
- Référence nivelée : Autre type de référence
- Description référence du repère : zéro de l'échelle limnimétrique
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 53.810 m
- Différence entre le niveau d’eau et la référence (en m) : 0.700 m
- Altitude calculée de l'eau (en m) : 54.51 m
