Pont Villebois Mareuil - pile centrale

logo reperes de crues

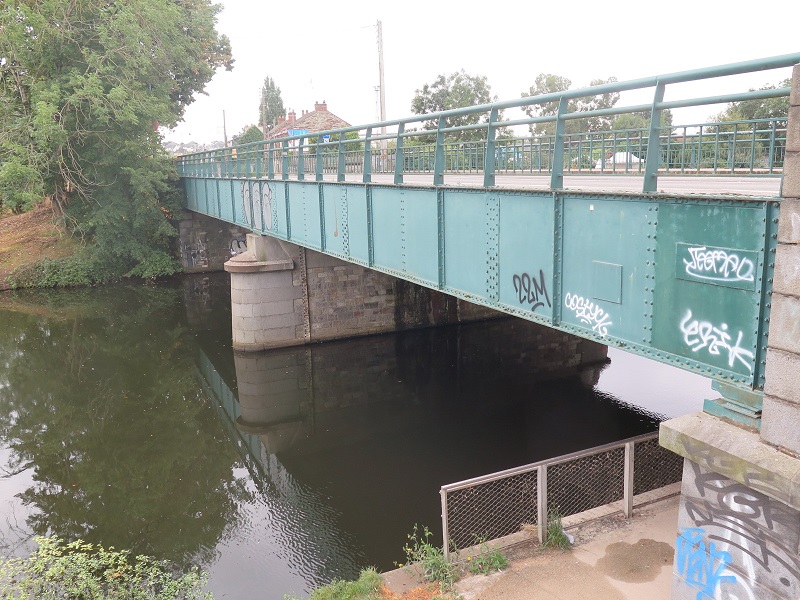

Vue générale à l'amont du clapet dit du pont Villebois Mareuil

Voir ce site Pont Villebois Mareuil - pile centrale

Vérifié par SPC VCB le 15/09/2021

  • Commune :  RENNES
  • Hydrographie : La Vilaine
  • Code :  SPC_35238_003
  • Unité de gestion :  Vilaine-Côtiers Bretons
  • Auteur : SPC VCB

    SPC VCB

    Nombre de contributions : 4690

    Inscrit depuis le 01/08/2016

  • Date de mise à jour : 29/04/2024

Géolocalisation

    • Type de repérage :  Autre
  • Coordonnées WGS84 : X: -1.65252000 / Y: 48.10820710
  • Coordonnées RGF93 (Lambert 93) X: 353925.79 / Y: 6788846.72
  • Coordonnées RGF93 (ETRS89) : X: -1.65252 / Y: 48.1082071

Hydrographie

  • Rive de référence :  Non renseigné
  • Code hydrographique :  J---0060
Exporter (PDF)

Les repères de ce site

Echelle limnimétrique en amont sur la pile centrale du pont

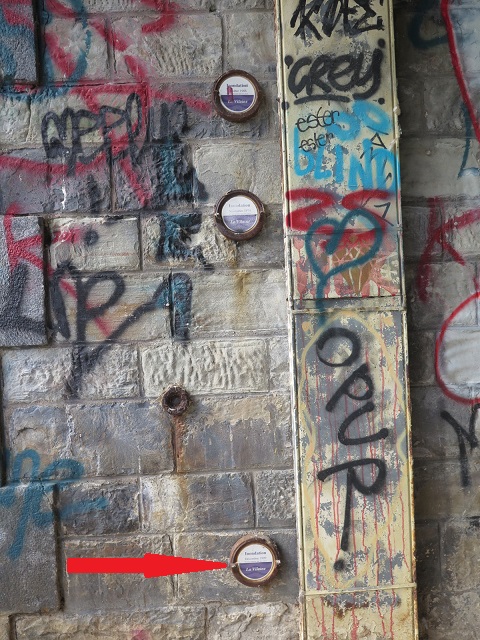

repère normalisé de décembre 1999

Marque

  • Nature du repère :  Document écrit
  • Visibilité :  Non
  • Date du repère : 29 Décembre 1999
  • État du repère :  Mauvais
  • Pérennité :  Moyenne
  • Maximum de l'inondation :  Oui

Général

    Vérifié par SPC VCB le 20/09/2021

  • Site :  Pont Villebois Mareuil - pile centrale
  • Cours d'eau/mer : La Vilaine
  • Code :  SPC_35238_003_1999
  • Auteur : SPC VCB

    SPC VCB

    Nombre de contributions : 4690

    Inscrit depuis le 01/08/2016

  • Date de mise à jour : 20/09/2021

    • Type de repérage :  Autre
  • Commentaires :  L'échelle est sur la pile centrale coté amont. Les repères normalisés sont rive droite coté aval.

Événement

  • Nature de l'inondation :  Débordement de cours d'eau

Avancé

  • PHEC :  Non
  • Repère calculé :  Non

Nivellements

  • Méthode :  Non renseigné
  • Référence nivelée :  Autre type de référence
  • Description référence du repère :  zéro de l'échelle limnimétrique
  • Système altimétrique :  NGF IGN 1969 (système normal)
  • Altitude de la référence (en m) :  24.870 m
  • Différence entre le niveau d’eau et la référence (en m) :  1.140 m
  • Altitude calculée de l'eau (en m) : 26.01 m
Exporter (PDF)

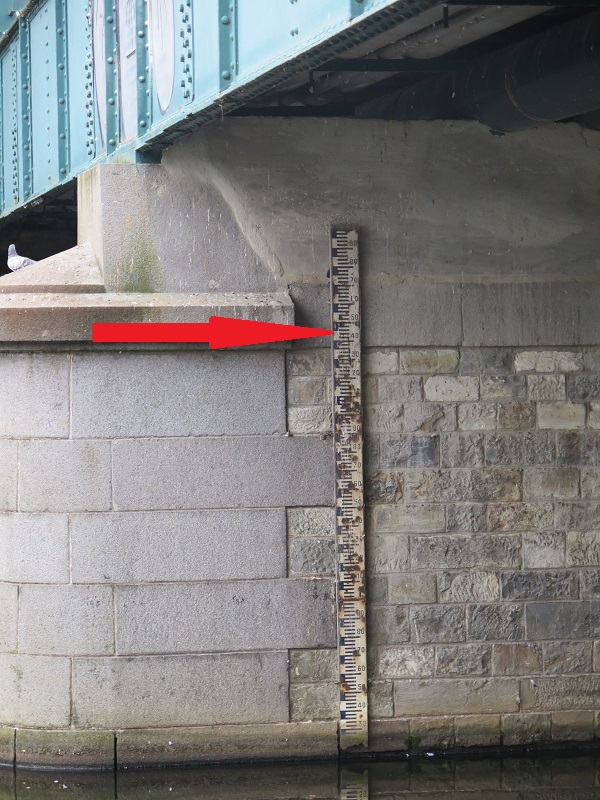

Echelle limnimétrique en amont sur la pile centrale du pont

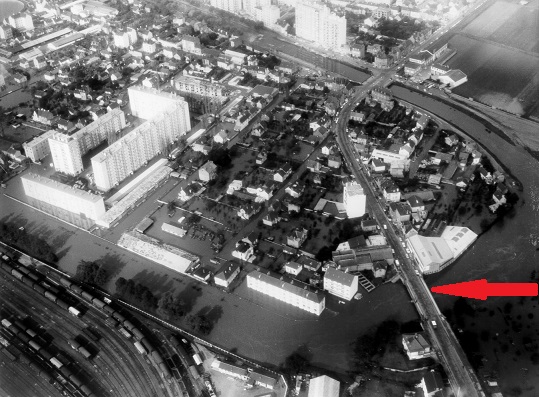

Vue aérienne de l'inondation du 26 octobre 1966

repère normalisé d'octobre 1966

Marque

  • Nature du repère :  Document écrit
  • Visibilité :  Oui
  • Texte :  profil en long des niveaux maxima - crue des 14.18 Novembre 1974 et d'Octobre 1966
  • Date du repère : 26 Octobre 1966
  • État du repère :  Mauvais
  • Pérennité :  Moyenne
  • Maximum de l'inondation :  Oui

Général

    Vérifié par SPC VCB le 15/09/2021

  • Site :  Pont Villebois Mareuil - pile centrale
  • Cours d'eau/mer : La Vilaine
  • Code :  SPC_35238_003_1966
  • Auteur : SPC VCB

    SPC VCB

    Nombre de contributions : 4690

    Inscrit depuis le 01/08/2016

  • Date de mise à jour : 20/09/2021

    • Type de repérage :  Autre
  • Commentaires :  L'échelle est sur la pile centrale coté amont. Les repères normalisés sont rive droite coté aval.

Événement

  • Nature de l'inondation :  Débordement de cours d'eau

Avancé

  • PHEC :  Oui
  • Repère calculé :  Non

Nivellements

  • Méthode :  Non renseigné
  • Commentaires sur le nivellement :  Sur les profils en pièce jointe, les altitudes sont en orthométrique du Système NGF-Lallemand. Il faut ajouter sur Rennes 0.30m pour obtenir les altitudes (normales) du Système NGF-IGN69.
  • Référence nivelée :  Autre type de référence
  • Description référence du repère :  zéro de l'échelle limnimétrique
  • Système altimétrique :  NGF IGN 1969 (système normal)
  • Altitude de la référence (en m) :  24.870 m
  • Différence entre le niveau d’eau et la référence (en m) :  2.440 m
  • Altitude calculée de l'eau (en m) : 27.31 m
Exporter (PDF)

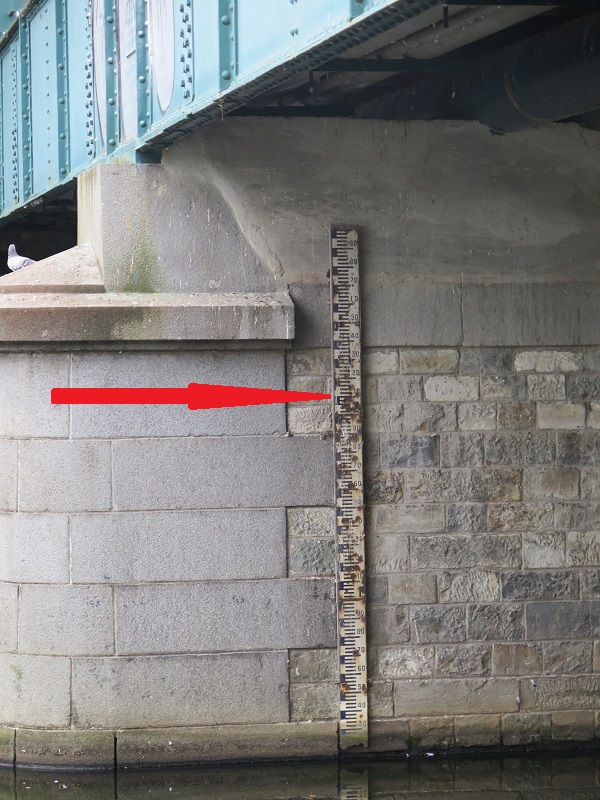

Echelle limnimétrique en amont sur la pile centrale du pont

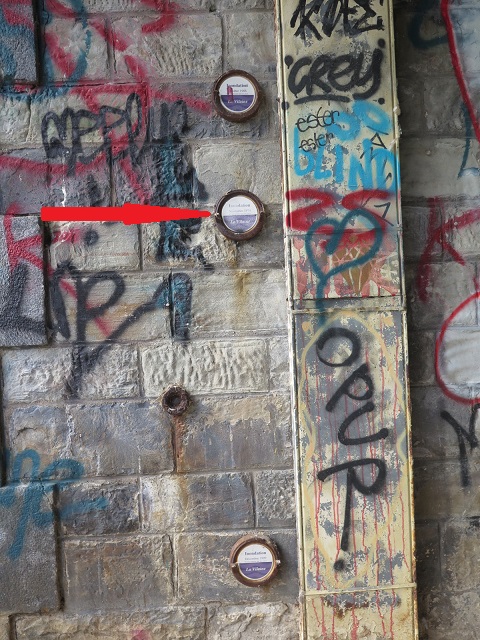

repère normalisé de novembre 1974

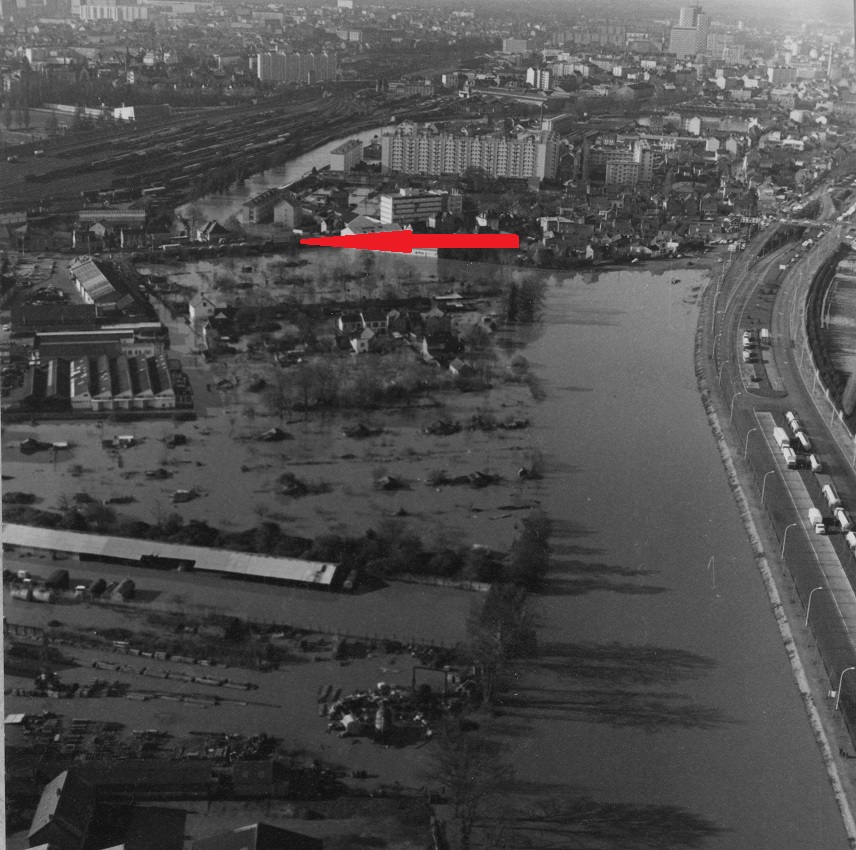

Vue aérienne de l'inondation de novembre 1974

Marque

  • Nature du repère :  Document écrit
  • Visibilité :  Oui
  • Texte :  profil en long des niveaux maxima - crue des 14.18 Novembre 1974 et d'Octobre 1966
  • Date du repère : 17 Novembre 1974
  • État du repère :  Mauvais
  • Pérennité :  Moyenne
  • Maximum de l'inondation :  Oui

Général

    Vérifié par SPC VCB le 15/09/2021

  • Site :  Pont Villebois Mareuil - pile centrale
  • Cours d'eau/mer : La Vilaine
  • Code :  SPC_35238_003_1974
  • Auteur : SPC VCB

    SPC VCB

    Nombre de contributions : 4690

    Inscrit depuis le 01/08/2016

  • Date de mise à jour : 13/10/2021

    • Type de repérage :  Autre
  • Commentaires :  L'échelle est sur la pile centrale coté amont. Les repères normalisés sont rive droite coté aval.

Événement

  • Nature de l'inondation :  Débordement de cours d'eau

Avancé

  • PHEC :  Non
  • Repère calculé :  Non

Nivellements

  • Méthode :  Non renseigné
  • Commentaires sur le nivellement :  Sur les profils en pièce jointe, les altitudes sont en orthométrique du Système NGF-Lallemand. Il faut ajouter sur Rennes 0.30m pour obtenir les altitudes (normales) du Système NGF-IGN69.
  • Référence nivelée :  Autre type de référence
  • Description référence du repère :  zéro de l'échelle limnimétrique
  • Système altimétrique :  NGF IGN 1969 (système normal)
  • Altitude de la référence (en m) :  24.870 m
  • Différence entre le niveau d’eau et la référence (en m) :  2.100 m
  • Altitude calculée de l'eau (en m) : 26.97 m
Exporter (PDF)

Marque

  • Nature du repère :  Document écrit
  • Visibilité :  Non
  • Date du repère : 13 Mai 1981
  • État du repère :  Moyen
  • Pérennité :  Moyenne
  • Maximum de l'inondation :  Oui

Général

    Vérifié par SPC VCB

  • Site :  Pont Villebois Mareuil - pile centrale
  • Cours d'eau/mer : La Vilaine
  • Code :  SPC_35238_003_1981
  • Auteur : SPC VCB

    SPC VCB

    Nombre de contributions : 4690

    Inscrit depuis le 01/08/2016

  • Date de mise à jour : 16/02/2024

    • Type de repérage :  Campagne de terrain post-inondation
  • Commentaires :  Relevé de laisse indiqué dans un document de la ville de Rennes.

Événement

  • Nature de l'inondation :  Débordement de cours d'eau

Avancé

  • PHEC :  Non
  • Repère calculé :  Non

Nivellements

  • Méthode :  Non renseigné
  • Commentaires sur le nivellement :  Sur le document de 1981 de la ville de Rennes, le nivellement VDR (ville de Rennes) est en système Orthométrique. Sur cette zone, la différence avec le système IGN 69 est de 30cm (IGN 69 = Orthométrique + 30cm).
  • Référence nivelée :  Marque d'inondation
  • Description référence du repère :  Echelle limnimétrique du pont Villebois-Mareuil
  • Système altimétrique :  NGF IGN 1969 (système normal)
  • Altitude de la référence (en m) :  25.240 m
  • Altitude calculée de l'eau (en m) : 25.24 m
Exporter (PDF)

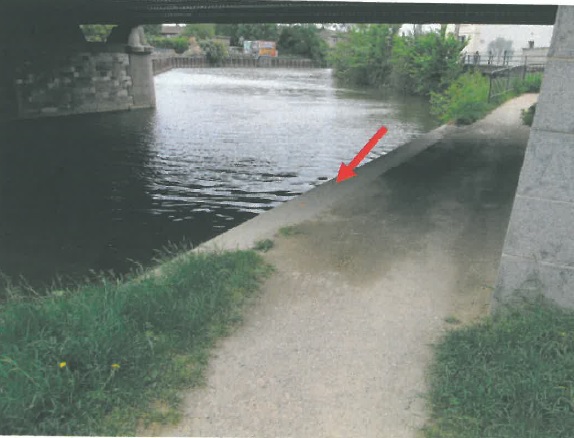

Berge sous le pont Villebois-Mareuil

Marque

  • Nature du repère :  Laisse d'inondation
  • Visibilité :  Non
  • Date du repère : 12 Mars 2013
  • État du repère :  Disparu
  • Pérennité :  Aucune
  • Maximum de l'inondation :  Oui

Général

    Vérifié par SPC VCB

  • Site :  Pont Villebois Mareuil - pile centrale
  • Cours d'eau/mer : La Vilaine
  • Code :  IAV_2013.03.12_Rennes_LC1
  • Auteur : SPC VCB

    SPC VCB

    Nombre de contributions : 4690

    Inscrit depuis le 01/08/2016

  • Date de mise à jour : 26/09/2024

    • Type de repérage :  Campagne de terrain post-inondation

Événement

  • Nature de l'inondation :  Débordement de cours d'eau

Avancé

  • PHEC :  Non
  • Repère calculé :  Non

Nivellements

  • Méthode :  Non renseigné
  • Organisme :  GEOMEXPERT
  • Référence nivelée :  Marque d'inondation
  • Description référence du repère :  Niveau de l'inondation sur la berge sous le pont en rive droite
  • Système altimétrique :  NGF IGN 1969 (système normal)
  • Altitude de la référence (en m) :  25.580 m
  • Altitude calculée de l'eau (en m) : 25.58 m
