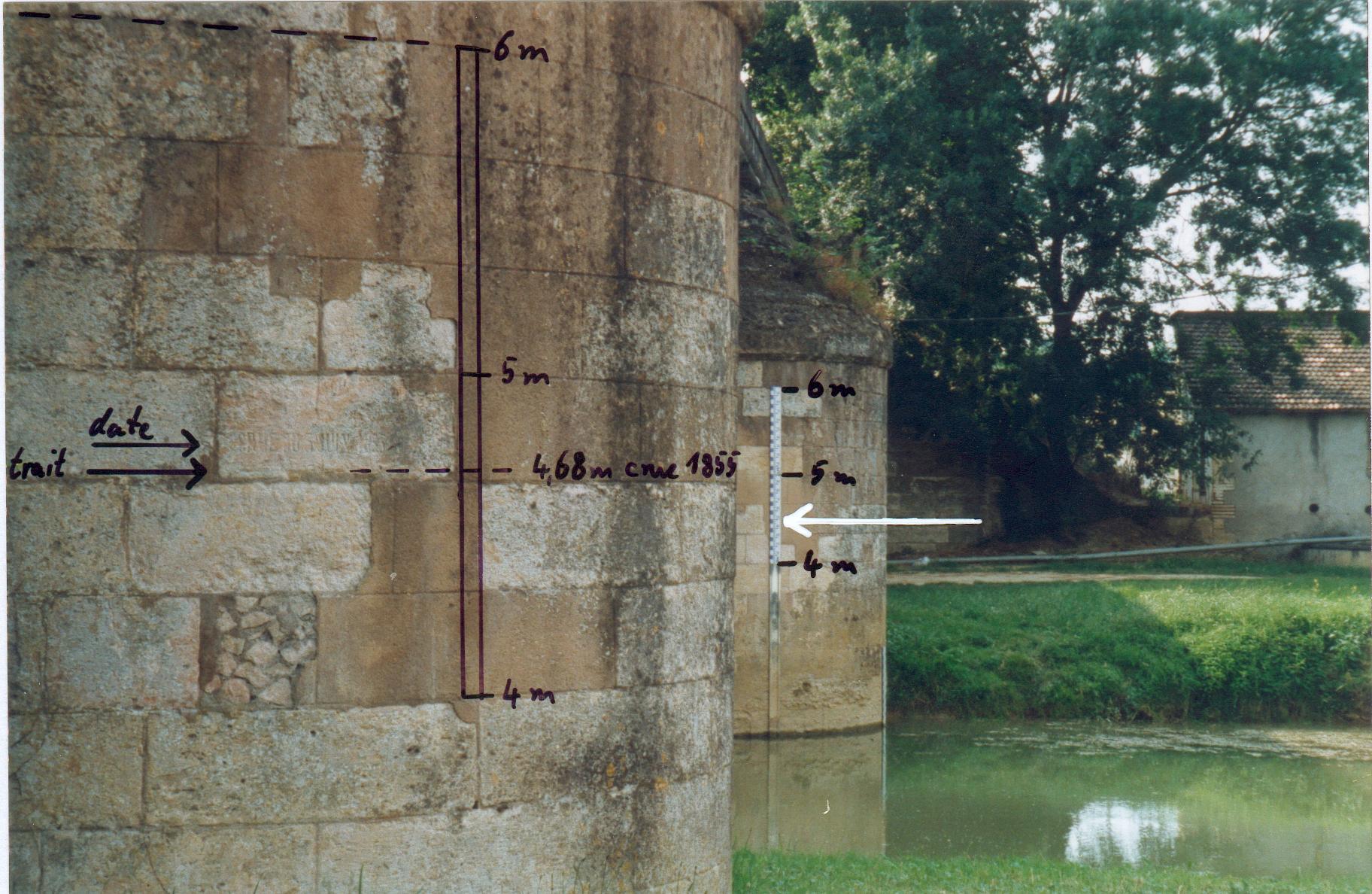

Photo du recensement d'origine. auteur photo : Klaus MARONNA

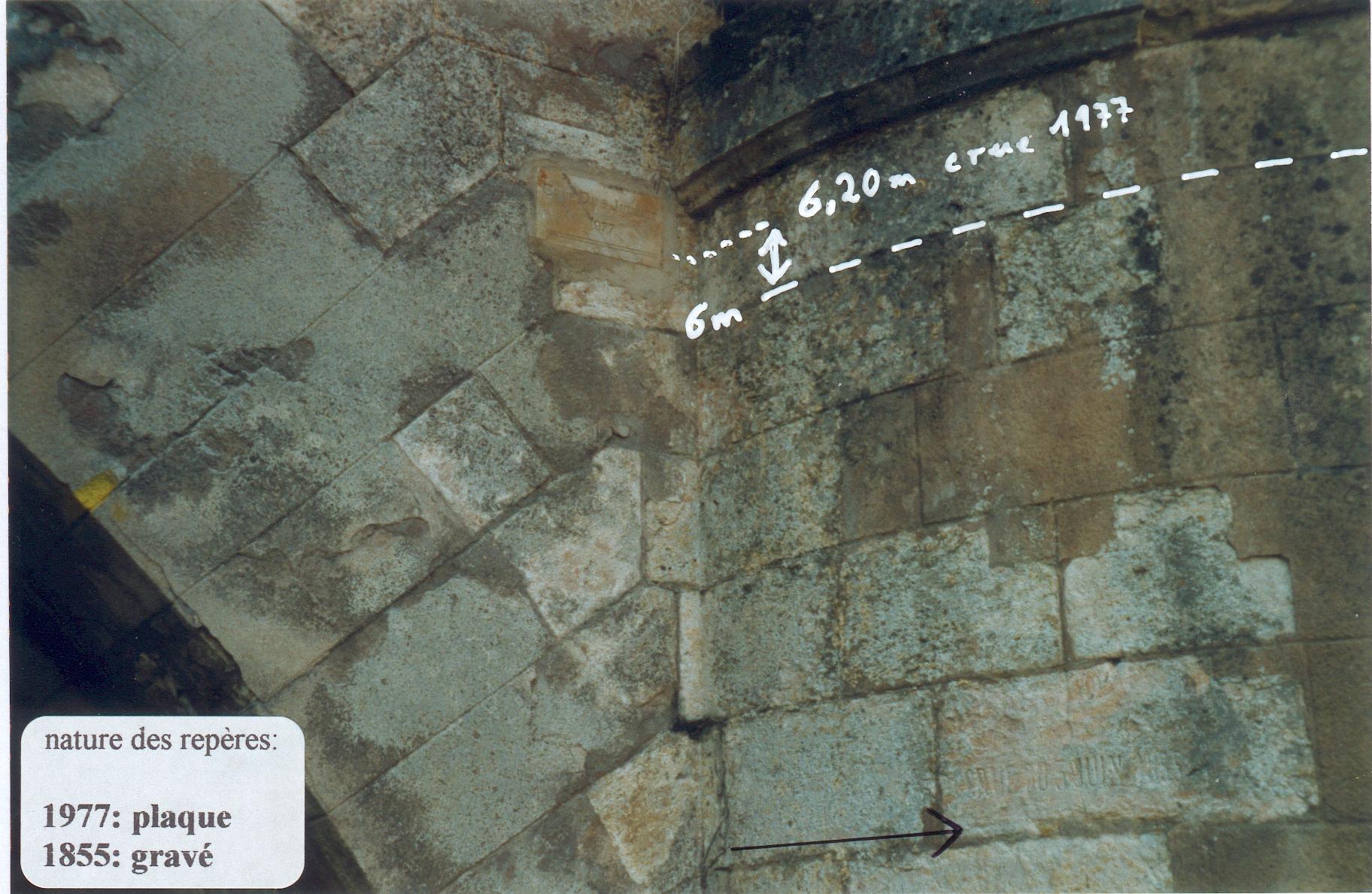

Photo du recensement d'origine. auteur photo : Klaus MARONNA

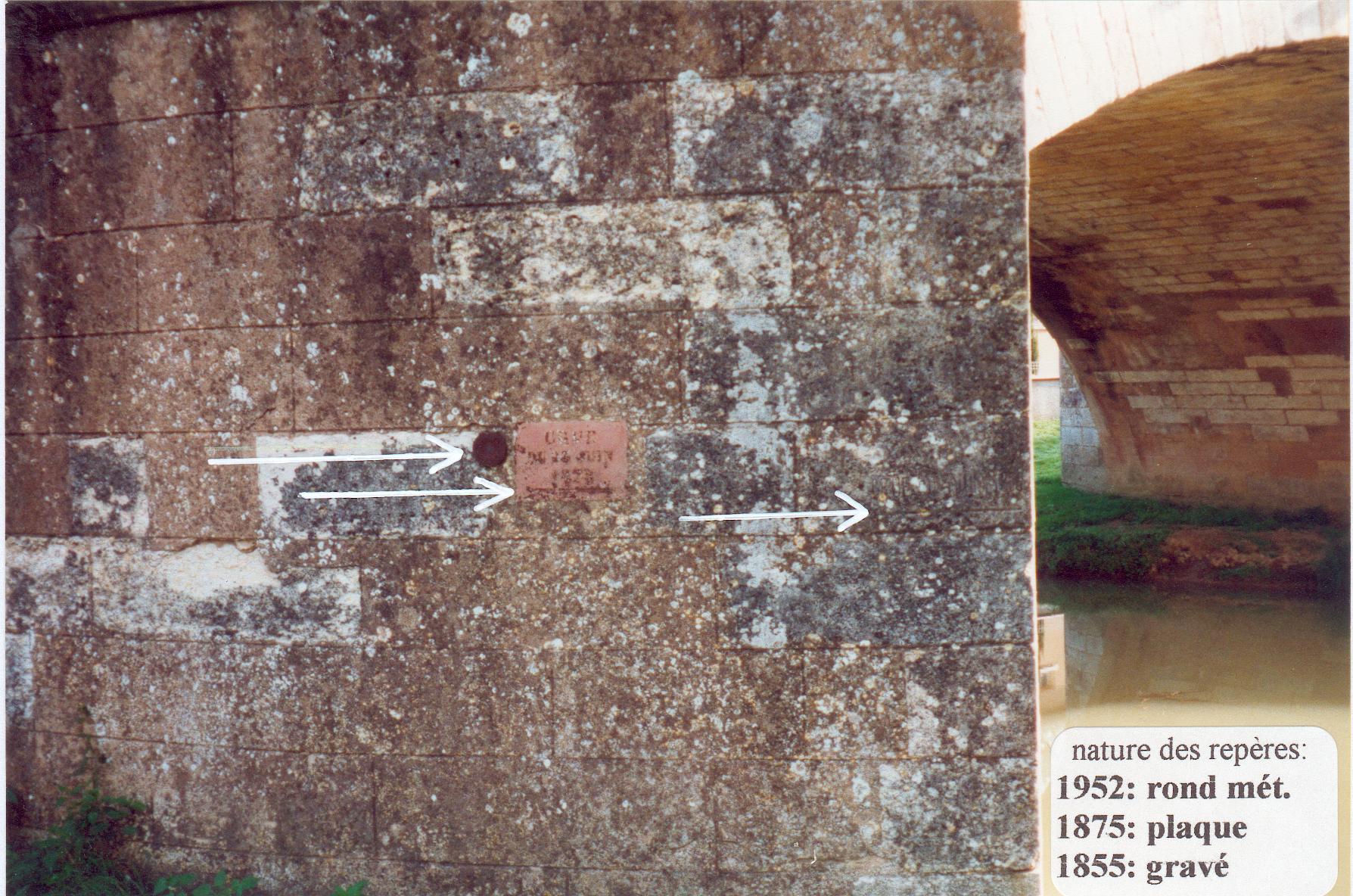

Photo du recensement d'origine. auteur photo : Klaus MARONNA
Pont de la N124- échelle de Gimont.
Vérifié par SPC GTL le 16/11/2017
- Commune : GIMONT
- Hydrographie : La Gimone
- Code : GTL_S_2621
- Unité de gestion : Garonne-Tarn-Lot
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 16/11/2017
Géolocalisation
- Type de repérage : Campagne de terrain post-inondation
- Organisme : SPC Garonne – Tarn – Lot
- Coordonnées WGS84 : X: 0.85779700 / Y: 43.62940000
- Coordonnées RGF93 (Lambert 93) X: 527086 / Y: 6283495.97
- Coordonnées RGF93 (ETRS89) : X: 0.857797 / Y: 43.6294
- Coordonnées d'origine : X: 527086.00 / Y: 6283497.00 RGF93 / Lambert 93
Hydrographie
- Rive de référence : Non renseigné
- Bras de référence : Non renseigné
- Code hydrographique : O2--0330
Les repères de ce site
Marque
- Nature du repère : Plaque
- Visibilité : Oui
- Date du repère : 3 Février 1952
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Pont de la N124- échelle de Gimont.
- Cours d'eau/mer : La Gimone
- Code : GTL_R_2276
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 17/04/2018
- Type de repérage : Non renseigné
- Organisme : Inconnu
- Commentaires : Source (cotes): celles de 1875 et 1855 sont tirées du profil en long d 1938. Ce dernier cote le zéro de l'échelle à 141 - 65 m - soit une cote de 147 - 85 m pour le repère de la crue de 1977. Le repère de 1977 est à 6 - 20 m à l'échelle - alors que les observations hydrométriques attribuent à cette crue une hauteur de 6 - 00 m. La photographie 1 montre la vue sur le repère de la crue du 03/06/1855 (flèche noire) et l'élément de l'échelle de 4 à 6 m (flèche blanche) qui se trouve sur la face aval du pont. L'échelle a été projetée sur le pilier qui porte le repère. Ce dernier est coté à 146 - 33 m sur le profil en long - soit 4 - 68 m à l'échelle (zéro: 141 - 65 m). La photographie 2 montre le même pilier. On distingue les repères des crues de 1855 et de 1977. Le haut de l'échelle reportée sur la photo précédente (6 m) a été projeté vers le repère de la crue de 1977 (tirets). Ce dernier est à 6 - 20 m à l'échelle. Photographie 3 vue sur la face amont du pilier de rive gauche du pont qui porte les repères des crues de 1952 - 1875 et de 1855.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 146.640 m
- Altitude calculée de l'eau (en m) : 146.64 m
Marque
- Nature du repère : Plaque
- Visibilité : Oui
- Date du repère : 8 Juillet 1977
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Pont de la N124- échelle de Gimont.
- Cours d'eau/mer : La Gimone
- Code : GTL_R_3274
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 19/02/2018
- Type de repérage : Non renseigné
- Organisme : Inconnu
- Commentaires : Source (cotes): celles de 1875 et 1855 sont tirées du profil en long d 1938. Ce dernier cote le zéro de l'échelle à 141 - 65 m - soit une cote de 147 - 85 m pour le repère de la crue de 1977. Le repère de 1977 est à 6 - 20 m à l'échelle - alors que les observations hydrométriques attribuent à cette crue une hauteur de 6 - 00 m. La photographie 1 montre la vue sur le repère de la crue du 03/06/1855 (flèche noire) et l'élément de l'échelle de 4 à 6 m (flèche blanche) qui se trouve sur la face aval du pont. L'échelle a été projetée sur le pilier qui porte le repère. Ce dernier est coté à 146 - 33 m sur le profil en long - soit 4 - 68 m à l'échelle (zéro: 141 - 65 m). La photographie 2 montre le même pilier. On distingue les repères des crues de 1855 et de 1977. Le haut de l'échelle reportée sur la photo précédente (6 m) a été projeté vers le repère de la crue de 1977 (tirets). Ce dernier est à 6 - 20 m à l'échelle. Photographie 3 vue sur la face amont du pilier de rive gauche du pont qui porte les repères des crues de 1952 - de 1875 et de 1855.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 147.850 m
- Altitude calculée de l'eau (en m) : 147.85 m
Marque
- Nature du repère : Plaque
- Visibilité : Oui
- Date du repère : 23 Juin 1875
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Pont de la N124- échelle de Gimont.
- Cours d'eau/mer : La Gimone
- Code : GTL_R_494
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 16/04/2018
- Type de repérage : Non renseigné
- Organisme : Inconnu
- Commentaires : Source (cotes): celles de 1875 et 1855 sont tirées du profil en long d 1938. Ce dernier cote le zéro de l'échelle à 141 - 65 m - soit une cote de 147 - 85 m pour le repère de la crue de 1977. Le repère de 1977 est à 6 - 20 m à l'échelle - alors que les observations hydrométriques attribuent à cette crue une hauteur de 6 - 00 m. La photographie 1 montre la vue sur le repère de la crue du 03/06/1855 (flèche noire) et l'élément de l'échelle de 4 à 6 m (flèche blanche) qui se trouve sur la face aval du pont. L'échelle a été projetée sur le pilier qui porte le repère. Ce dernier est coté à 146 - 33 m sur le profil en long - soit 4 - 68 m à l'échelle (zéro: 141 - 65 m). La photographie 2 montre le même pilier. On distingue les repères des crues de 1855 et de 1977. Le haut de l'échelle reportée sur la photo précédente (6 m) a été projeté vers le repère de la crue de 1977 (tirets). Ce dernier est à 6 - 20 m à l'échelle. Photographie 3 vue sur la face amont du pilier de rive gauche du pont qui porte les repères des crues de 1952 - de 1875 et de 1855.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 146.470 m
- Altitude calculée de l'eau (en m) : 146.47 m
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Marque
- Nature du repère : Marque gravée
- Visibilité : Oui
- Date du repère : 3 Juin 1855
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Pont de la N124- échelle de Gimont.
- Cours d'eau/mer : La Gimone
- Code : GTL_R_123
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 17/04/2018
- Type de repérage : Campagne de terrain post-inondation
- Organisme : Bureau d’études
- Commentaires : Source (cotes): celles de 1875 et 1855 sont tirées du profil en long d 1938. Ce dernier cote le zéro de l'échelle à 141 - 65 m - soit une cote de 147 - 85 m pour le repère de la crue de 1977. Le repère de 1977 est à 6 - 20 m à l'échelle - alors que les observations hydrométriques attribuent à cette crue une hauteur de 6 - 00 m. La photographie 1 montre la vue sur le repère de la crue du 03/06/1855 (flèche noire) et l'élément de l'échelle de 4 à 6 m (flèche blanche) qui se trouve sur la face aval du pont. L'échelle a été projetée sur le pilier qui porte le repère. Ce dernier est coté à 146 - 33 m sur le profil en long - soit 4 - 68 m à l'échelle (zero: 141 - 65 m). La photographie 2 montre le même pilier. On distingue les repères des crues de 1855 et de 1977. Le haut de l'échelle reportée sur la photo précédente (6 m) a été projeté vers le repère de la crue de 1977 (tirets). Ce dernier est à 6 - 20 m à l'échelle. Photographie 3 vue sur la face amont du pilier de rive gauche du pont qui porte les repères des crues de 1952 - de 1875 et de 1855.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 146.380 m
- Altitude calculée de l'eau (en m) : 146.38 m
