Photo du recensement d'origine. auteur photo : Klaus MARONNA
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Echelle sur la face amont du pont de la N 124.
Vérifié par SPC GTL le 05/10/2017
- Commune : AUBIET
- Hydrographie : L' Arrats
- Code : GTL_S_2502
- Unité de gestion : Garonne-Tarn-Lot
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 05/10/2017
Géolocalisation
- Type de repérage : Campagne de terrain post-inondation
- Organisme : SPC Garonne – Tarn – Lot
- Coordonnées WGS84 : X: 0.77900200 / Y: 43.64620000
- Coordonnées RGF93 (Lambert 93) X: 520780 / Y: 6285538.06
- Coordonnées RGF93 (ETRS89) : X: 0.779002 / Y: 43.6462
- Coordonnées d'origine : X: 520780.00 / Y: 6285537.00 RGF93 / Lambert 93
Hydrographie
- Rive de référence : Gauche
- Bras de référence : Non renseigné
- Code hydrographique : O---0240
Les repères de ce site
Marque
- Nature du repère : Plaque
- Visibilité : Oui
- Date du repère : 3 Juillet 1897
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Echelle sur la face amont du pont de la N 124.
- Cours d'eau/mer : L' Arrats
- Code : GTL_R_871
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 17/04/2018
- Type de repérage : Non renseigné
- Organisme : Inconnu

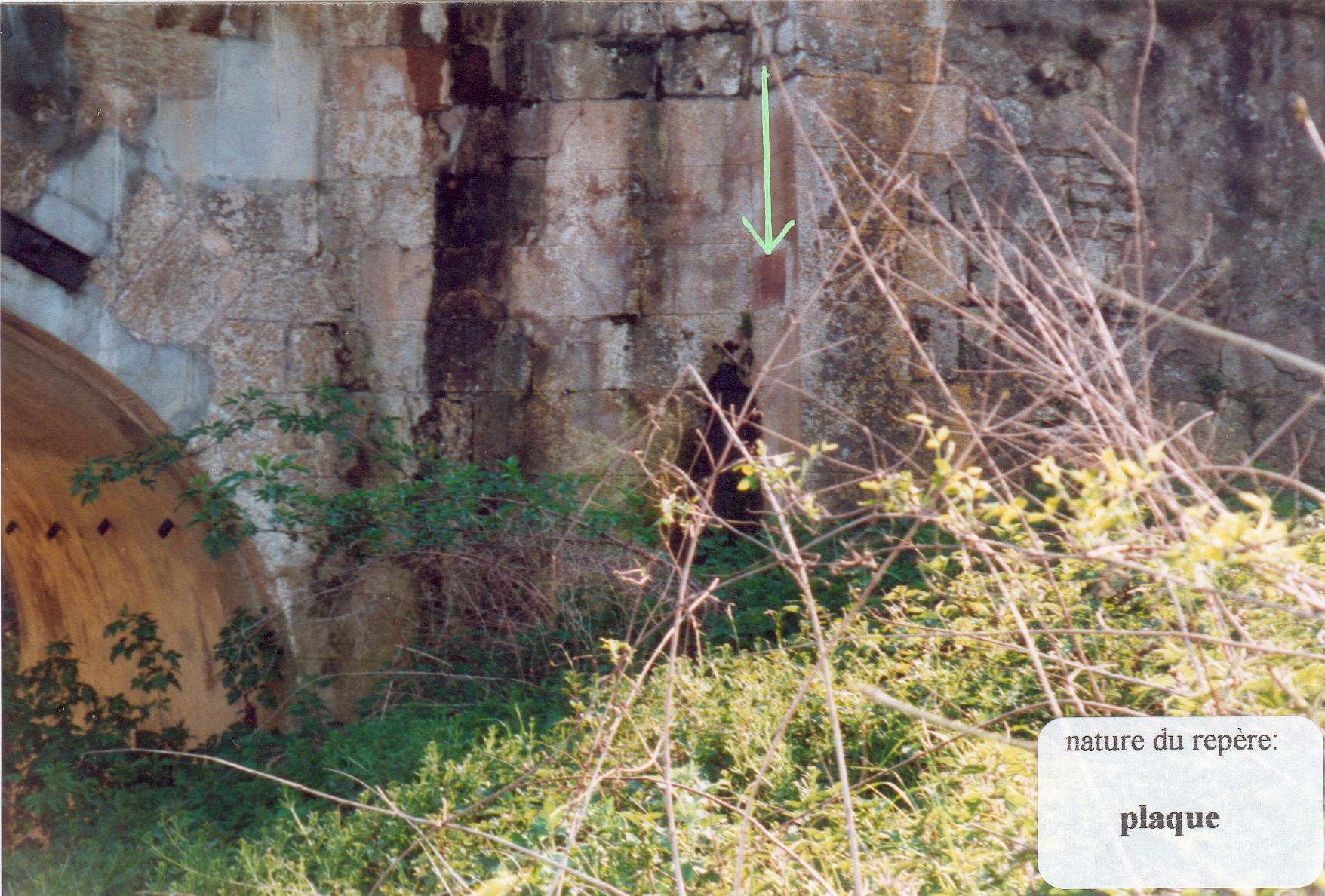

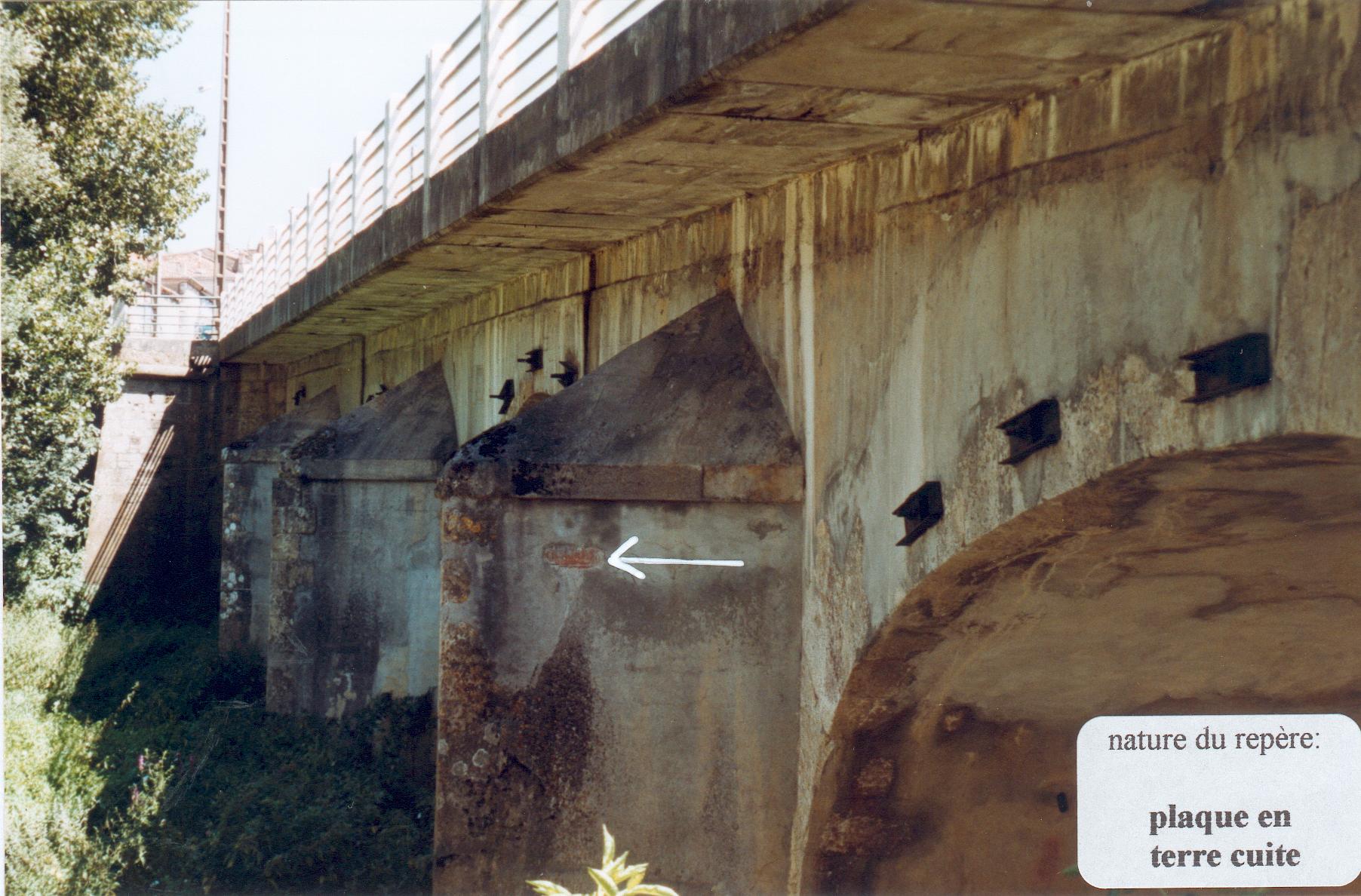

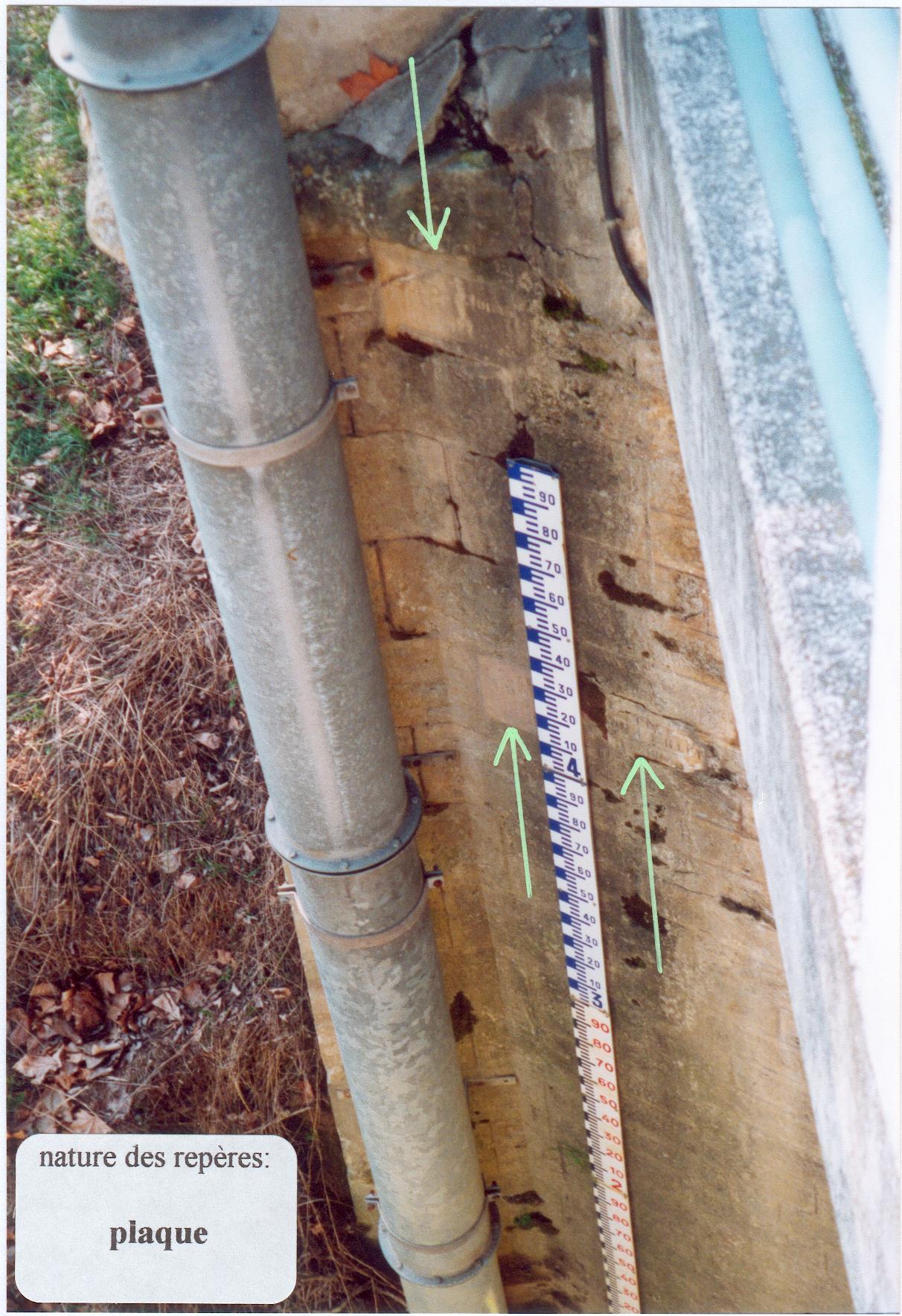

- Commentaires : Source: calcul à partir des hauteurs atteintes à l'échelle et de son zéro. Le profil en long de 1942 cote le zéro de l'échelle à 141 - 86 m. Les repères sur la face aval du pont ont été projetés à l'échelle. E titre indicatif - pour la face amont - la hauteur atteinte à l'échelle et la cote de la crue de 1855. Cette cote résulte d'une majoration de 13 cm de la cote du repère de la face aval qui correspond à la différence de cote entre les repères aval et amont de la crue de 1875. Photographie1 montre la face aval de la culée de rive gauche qui porte un repère de la crue de 1875. La photographie 2 montre la face aval du pont et sur le repère de la crue de 1855. La photographie 3 montre l'échelle et les repères des crues de 1977 - 1897 et 1875. Présence de repères pour les crues de 1977 - 1855 - 1897 et 1875. Hauteurs de crue respectives 5 - 25 m - 4 - 26 m - 4 - 22 m - 4 - 12 m.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 146.080 m
- Altitude calculée de l'eau (en m) : 146.08 m
Marque
- Nature du repère : Plaque
- Visibilité : Oui
- Date du repère : 23 Juin 1875
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Echelle sur la face amont du pont de la N 124.
- Cours d'eau/mer : L' Arrats
- Code : GTL_R_497
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 19/02/2018
- Type de repérage : Non renseigné
- Organisme : Inconnu
- Commentaires : Source: calcul à partir des hauteurs atteintes à l'échelle et de son zéro. Le profil en long de 1942 cote le zéro de l'échelle à 141 - 86 m. Les repères sur la face aval du pont ont été projetés à l'échelle. E titre indicatif - pour la face amont - la hauteur atteinte à l'échelle et la cote de la crue de 1855. Cette cote résulte d'une majoration de 13 cm de la cote du repère de la face aval qui correspond à la différence de cote entre les repères aval et amont de la crue de 1875. Photographie1 montre la face aval de la culée de rive gauche qui porte un repère de la crue de 1875. La photographie 2 montre la face aval du pont et sur le repère de la crue de 1855. La photographie 3 montre l'échelle et les repères des crues de 1977 - 1897 et 1875. Présence de repères pour les crues de 1977 - 1855 - 1897 et 1875. Hauteurs de crue respectives 5 - 25 m - 4 - 26 m - 4 - 22 m - 4 - 12 m.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 145.980 m
- Altitude calculée de l'eau (en m) : 145.98 m
Marque
- Nature du repère : Plaque
- Visibilité : Oui
- Date du repère : 8 Juillet 1977
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Echelle sur la face amont du pont de la N 124.
- Cours d'eau/mer : L' Arrats
- Code : GTL_R_3275
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 16/04/2018
- Type de repérage : Non renseigné
- Organisme : Inconnu
- Commentaires : Source: calcul à partir des hauteurs atteintes à l'échelle et de son zéro. Le profil en long de 1942 cote le zéro de l'échelle à 141 - 86 m. Les repères sur la face aval du pont ont été projetés à l'échelle. E titre indicatif - pour la face amont - la hauteur atteinte à l'échelle et la cote de la crue de 1855. Cette cote résulte d'une majoration de 13 cm de la cote du repère de la face aval qui correspond à la différence de cote entre les repères aval et amont de la crue de 1875. Photographie1 montre la face aval de la culée de rive gauche qui porte un repère de la crue de 1875. La photographie 2 montre la face aval du pont et sur le repère de la crue de 1855. La photographie 3 montre l'échelle et les repères des crues de 1977 - 1897 et 1875. Présence de repères pour les crues de 1977 - 1855 - 1897 et 1875. Hauteurs de crue respectives 5 - 25 m - 4 - 26 m - 4 - 22 m - 4 - 12 m.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 147.110 m
- Altitude calculée de l'eau (en m) : 147.11 m
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Photo du recensement d'origine. auteur photo : Klaus MARONNA
Marque
- Nature du repère : Plaque
- Visibilité : Oui
- Date du repère : 3 Juin 1855
- Pérennité : Non renseigné
- Maximum de l'inondation : Oui
Général
- Site : Echelle sur la face amont du pont de la N 124.
- Cours d'eau/mer : L' Arrats
- Code : GTL_R_124
-
Auteur : SPC GTL
SPC GTL
Nombre de contributions : 28694
Inscrit depuis le 25/08/2016
- Date de mise à jour : 17/04/2018
- Type de repérage : Campagne de terrain post-inondation
- Organisme : Bureau d’études
- Commentaires : Source: calcul à partir des hauteurs atteintes à l'échelle et de son zéro. Le profil en long de 1942 cote le zéro de l'échelle à 141 - 86 m. Les repères sur la face aval du pont ont été projetés à l'échelle. E titre indicatif - pour la face amont - la hauteur atteinte à l'échelle et la cote de la crue de 1855. Cette cote résulte d'une majoration de 13 cm de la cote du repère de la face aval qui correspond à la différence de cote entre les repères aval et amont de la crue de 1875. Photographie1 montre la face aval de la culée de rive gauche qui porte un repère de la crue de 1875. La photographie 2 montre la face aval du pont et sur le repère de la crue de 1855. La photographie 3 montre l'échelle et les repères des crues de 1977 - 1897 et 1875. Présence de repères pour les crues de 1977 - 1855 - 1897 et 1875. Hauteurs de crue respectives 5 - 25 m - 4 - 26 m - 4 - 22 m - 4 - 12 m.
Vérifié par evillanneau le 24/08/2016
Événement
- Nature de l'inondation : Débordement de cours d'eau
Avancé
- PHEC : Non renseigné
- Repère calculé : Non
Nivellements
- Méthode : Non renseigné
- Organisme : Inconnu
- Référence nivelée : Marque d'inondation
- Système altimétrique : NGF IGN 1969 (système normal)
- Altitude de la référence (en m) : 145.990 m
- Altitude calculée de l'eau (en m) : 145.99 m
